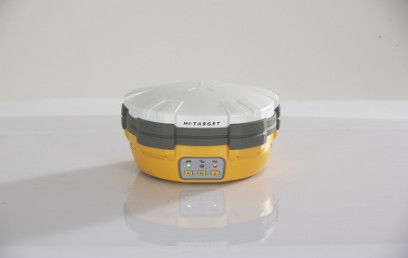

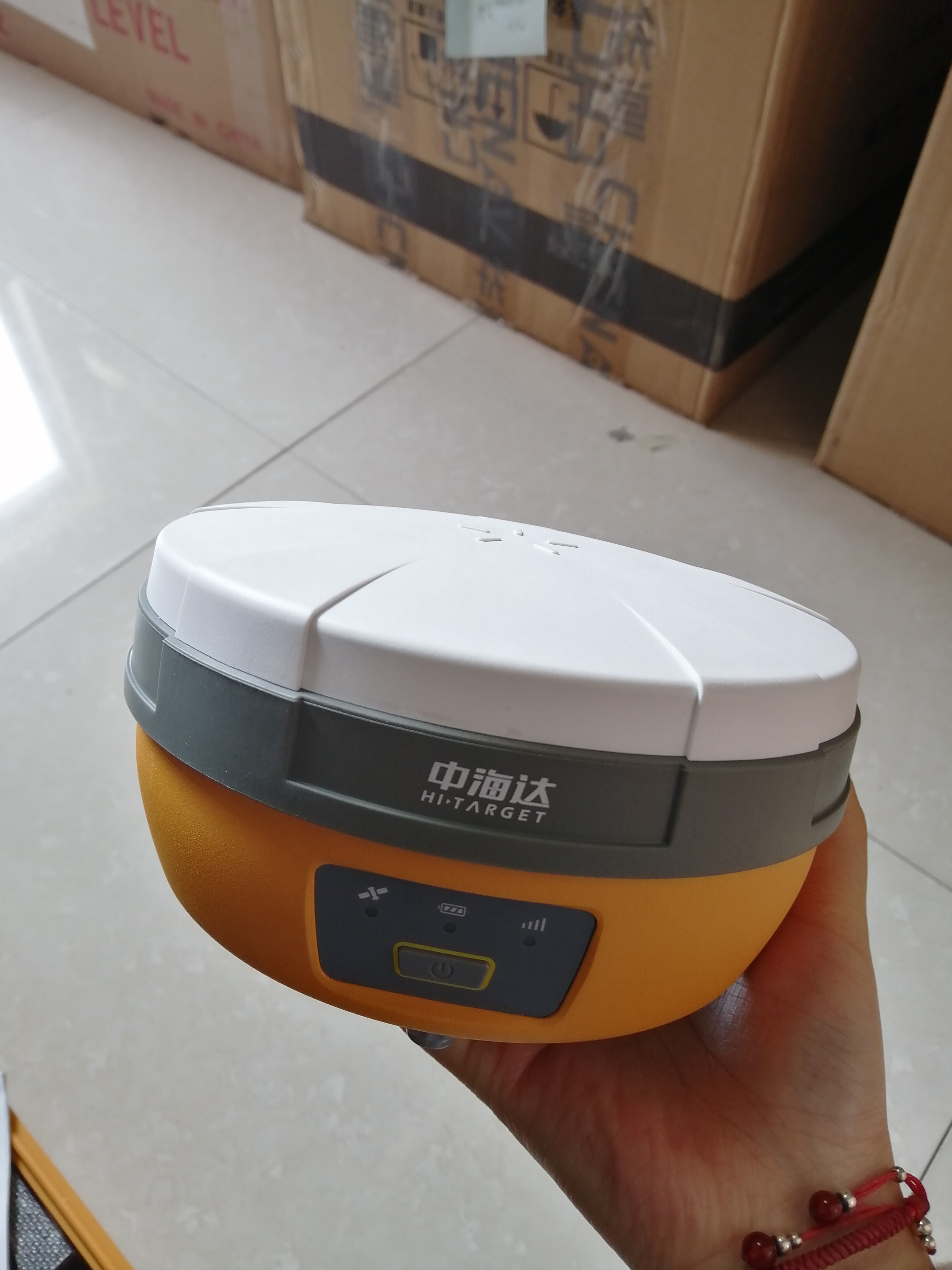

Hi-Target V30 plus Multi Constellation Rtk Gnss Receiver Tahan Debu Sepenuhnya Disegel Survei tanah China

Pelacakan multi-konstelasi

220 saluran pelacakan.

Mendukung GPS, GLONASS, GALILEO, BDS, SBAS.

Antena GNSS yang disetujui NGS.

Operasi cerdas

Dilengkapi dengan speaker pintar yang memandu seluruh pengoperasian.

Fungsi multi satu tombol membuat pekerjaan lapangan lebih mudah, seperti pengaturan basis otomatis dengan satu tombol, penjelajah bisa mendapatkan solusi perbaikan setelah dinyalakan.

Diversifikasi aplikasi RTK

Radio UHF transceiver opsional

Radio UHF transceiver memungkinkan mode kerja dapat dialihkan antara basis dan penjelajah.

Radio UHF internal 2-watt HI-TARGET dan radio 2-watt Pacific Crest TrimTalk © internal UHF adalah opsional.Pacific Crest TrimTalk © radio internal UHF kompatibel dengan radio lain.
Radio UHF internal yang dapat dilepas memungkinkan pengguna untuk memperbaiki atau bertukar dengan mudah.

Pengoperasian yang mulus dalam sistem CORS

Modul GPRS / GSM / 3G internal memastikan bahwa V30 bekerja sempurna dengan pemosisian RTK jaringan.

Baterai tahan lama

Didukung oleh baterai Li-ion 5000mAh.

Waktu kerja statis 13 - 15 jam.

RTK Rover (UHF / GPRS / GSM) waktu kerja 10 - 12 jam.

Waktu kerja RTK Base 8 - 10 jam.

Desain yang kokoh dan unik

Perlindungan debu / air IP67.

Tahan jatuh alami setinggi 3 meter ke beton.

Pelacakan cepat dan penghindaran sempurna atau pengurangan obstruksi dan efek multipath untuk memastikan kemampuan pemosisian yang superior.

PENGUKURAN

• 220 Saluran

• Teknologi Advanced Survey GNSS Pacific Crest Maxwell 6

• Korelator berganda presisi tinggi untuk pengukuran rentang semu GNSS

• Data pengukuran rentang semu yang tidak difilter dan tidak mulus untuk noise rendah, error multipath rendah, korelasi domain waktu rendah, dan respons dinamis tinggi

• Pengukuran fase pembawa GNSS dengan noise sangat rendah dengan presisi <1 mm dalam bandwidth 1 Hz

• Rasio Signal-to-Noise dilaporkan dalam dB-Hz

• Teknologi pelacakan ketinggian rendah Pacific Crest yang telah terbukti

Sinyal satelit dilacak secara bersamaan

GPS: L1C / A, L2C, L2E, L5 secara bersamaan

GLONASS: L1C / A, L1P, L2C / A Simultan (GLONASS M saja), L2P

SBAS: L1 C / A secara bersamaan, L5

Galileo: Simultan L1 BOC, E5A, E5B, E5AltBOC

BDS: B1, B2

QZSS: L1 C / A, L1 SAIF, L2C, L5

PENEMPATAN KINERJA

Survei GNSS Statis dan Cepat Statis

Horisontal: 2.5mm + 0.5ppm RMS

Vertikal: 5mm + 0,5ppm RMS

Kinematik Pasca Pemrosesan

(PPK / Stop & Go) Survei GNSS

Horisontal: 1cm + 1ppm RMS

Vertikal: 2.5cm + 1ppm RMS

Waktu inisialisasi: biasanya 10 menit untuk pangkalan sementara 5 menit untuk penjelajah

Keandalan inisialisasi: biasanya> 99,9%

Survei RealtimeKinematic (RTK)

Horisontal: 8mm + 1ppm RMS

Vertikal: 15mm + 1ppm RMS

Waktu inisialisasi: biasanya <8 detik

Keandalan inisialisasi: biasanya> 99,9%

Kode posisi GNSS Diferensial

Horisontal: 25cm + 1ppm RMS

Vertikal: 50cm + 1ppm RMS

SBAS href = "#_ edn4" [iv]: Horizontal 0,50m, Vertikal 0,85m

PERANGKAT KERAS

Fisik

Dimensi (L x T): 19,50 cm x 10,40 cm (7,68 inci x 4,09 inci)

Berat: 1,3kg (2,86 lb) dengan baterai internal, radio internal, antena UHF standar

Suhu pengoperasian: -45 ℃ hingga + 65 ℃ (-49 ℉ hingga + 149 ℉)

Suhu penyimpanan: -55 ℃ hingga + 85 ℃ (-67 ℉ hingga + 185 ℉)

Kelembaban: 100%, mengingat

Tahan air / debu: IP67 tahan debu, terlindung dari perendaman sementara hingga kedalaman 1m (3,28 kaki).

Guncangan dan Getaran: Dirancang untuk bertahan dari kejatuhan alami setinggi 3m (9,84 kaki) ke beton.

Kelistrikan

Daya input daya eksternal 6V hingga 28V DC

Konsumsi daya 2.5W

Peralihan Otomatis antara daya internal dan daya eksternal

Baterai Lithium-Ion 5000mAh yang dapat diisi ulang, dapat dilepas, dan dapat dilepas di kompartemen baterai internal

Daya tahan baterai internal

Statis 13 - 15 jam

RTK Rover (UHF / GPRS / 3G) 10 - 12 jam

RTK Base 8 - 10 jam

Antarmuka I / O

1 x Bluetooth

1 x port USB2.0 standar

2 x port serial RS232

2 x masukan daya DC (8-pin & 5-pin)

KOMUNIKASI DAN PENYIMPANAN DATA

GPRS / GSM atau 3G

GPRS / GSM atau 3G internal yang sepenuhnya tertutup rapat

Jaringan RTK (melalui CORS) berkisar 20-50km

Radio UHF internal HI-TARGET (standar)

Frekuensi: 460 MHz dengan 116 saluran

Transmisi Daya: 0,1W, 1W, 2W disesuaikan

Kecepatan Transmisi: Hingga 19.2Kbps

Rentang Kerja: 3 ~ 5Km tipikal, 8 ~ 10km optimal

Radio UHF Internal mikro Pacific Crest XDL

Frekuensi: 403 ~ 473 MHz

Transmisi Daya: 0,5W, 1,0W, 2,0W disesuaikan

Kecepatan Transmisi: Hingga 19.2Kbps

Mendukung sebagian besar protokol komunikasi radio

Rentang Kerja: 3 ~ 5km tipikal, 8 ~ 10km optimal

HI-TARGET Radio UHF eksternal (standar)

Frekuensi: 460 MHz dengan 116 saluran

Transmisi Daya: 5W, 10W, 20W, 30W disesuaikan

Kecepatan Transmisi: Hingga 19.2Kbps

Rentang Kerja: 8 ~ 10Km tipikal, 15 ~ 20km optimal

Radio UHF Eksternal ADL Vantage Pro Pacific Crest

Frekuensi: 390 ~ 430 MHz atau 430 ~ 470 MHz

Transmisi Daya: 4W hingga 35W dapat disesuaikan

Kecepatan Transmisi: Hingga 19.2Kbps

Mendukung sebagian besar protokol komunikasi radio

Rentang Kerja: 8 ~ 10Km tipikal, 15 ~ 20km optimal

Mendukung perangkat komunikasi eksternal lainnya

Misalnya modem GSM eksternal.

Penyimpanan data

Memori internal 64MB

Format data

(Output pemosisian 1Hz, hingga 50 Hz - tergantung pada opsi yang dipasang)

CMR: masukan dan keluaran sCMRx, CMR, CMR +

RTCM: RTCM 2.1, 2.2, 2.3, 3.0, 3.1 masukan dan keluaran

Keluaran navigasi ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS

Keluaran navigasi Biner: GSOF

Output 1 Pulsa Per Detik
