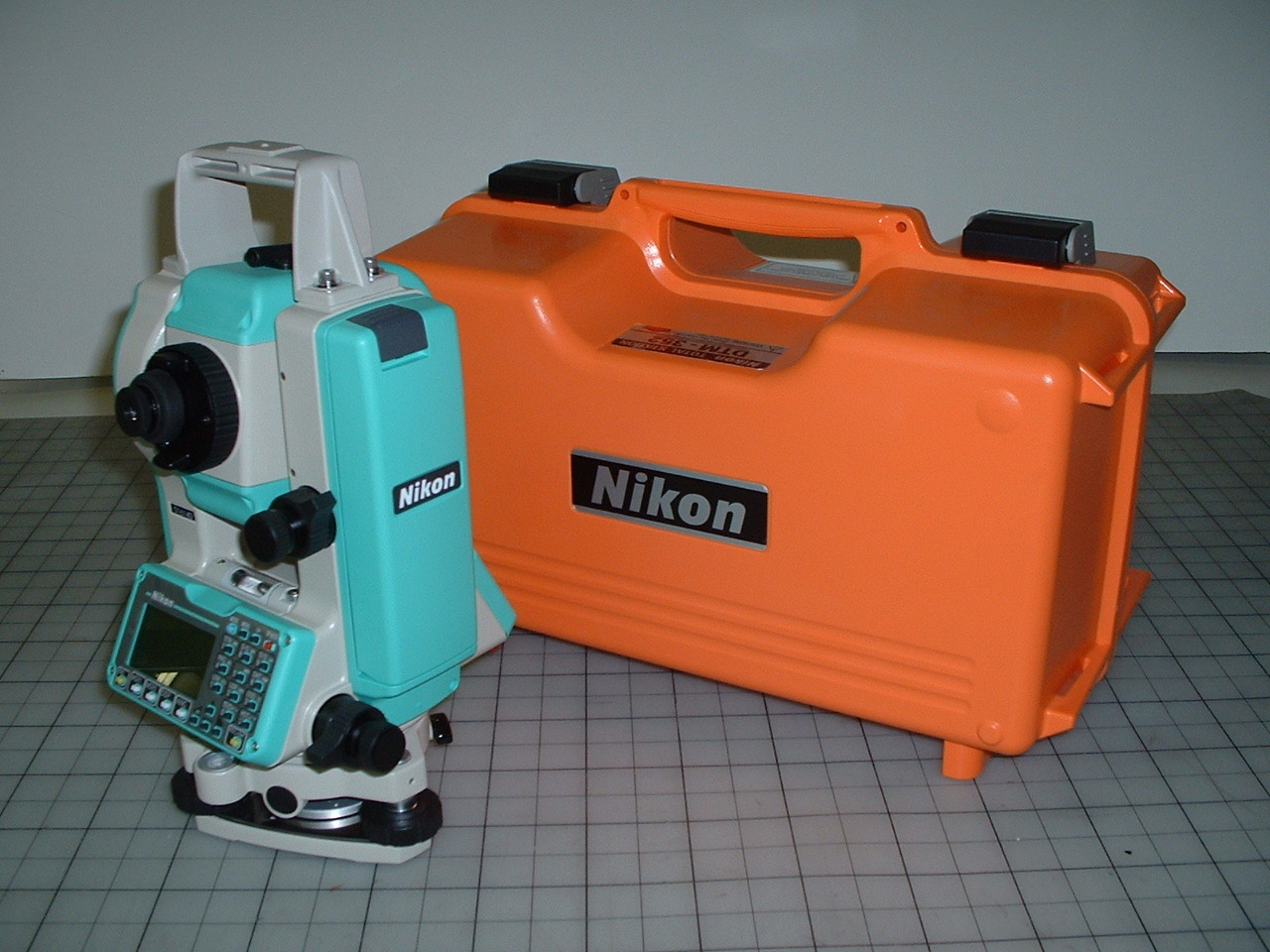

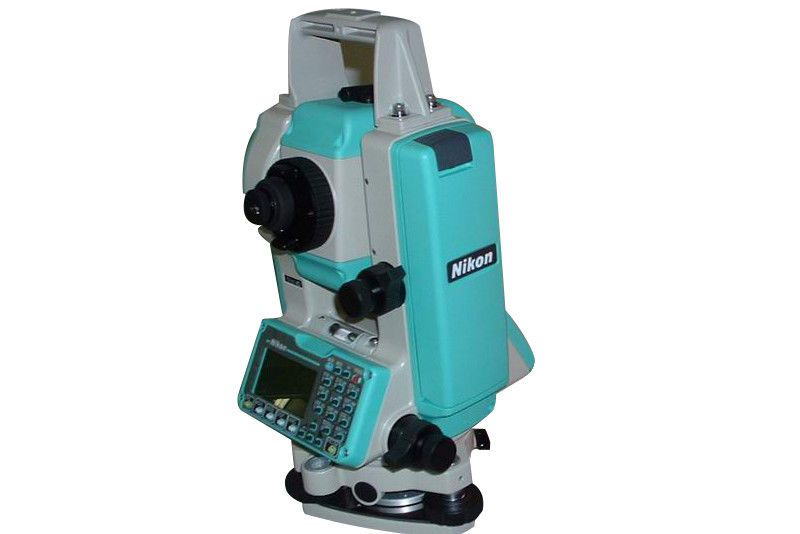

Total Station Nikon DTM 352 332 seri

Model

DTM-362, DTM-352, DTM-332

Panjang Tabung

158mm/6,22 inci.

Pembesaran

33x (21x/41x dengan okuler opsional)

Diameter efektif objektif

45mm/1,77 inci. (EDM: 50mm/1,97 inci.)

Bidang pandang

1°20’

Daya resolusi

2,5”

Jarak fokus minimum

1,3m/4,26 kaki.

Jangkauan dengan prisma spesifikasi Nikon

Kondisi normal

(Kabut biasa, jarak pandang sekitar 20km/12,5 mil)

Dengan lembar reflektor
(5 x 5cm)

5 hingga 100m (16,4 hingga 328 kaki.)

Dengan prisma mini

1.000m/3.280 kaki.

Dengan prisma tunggal

2.000m/6.560 kaki

Dengan prisma tripel

2.600m/8.530 kaki.

Kondisi baik

(Tidak ada kabut, jarak pandang lebih dari 40km/25 mil)

Dengan prisma mini

1.200m/3.930 kaki.

Dengan prisma tunggal

2.300m/7.540 kaki.

Dengan prisma tripel

3.000m/9.840 kaki.

Akurasi (mode Prisma/Presisi)

±(3+2ppm x D)mm
±(3+3ppm x D)mm

 (–20°C hingga –10°C, +40°C hingga +50°C

Interval pengukuran*1

Mode presisi

1,6 detik. (awal 1,6 detik.)

Mode normal

1,0 detik. (awal 1,4 detik.)

Hitungan terkecil

Mode presisi

1mm/0,002 kaki.

Mode normal

10mm/0,02 kaki.

Suhu lingkungan
jangkauan*2

–20°C hingga 50°C/–4°F hingga +122°F

Koreksi atmosfer

Jangkauan suhu

–40°C hingga 60°C/–40°F hingga +140°F

Tekanan barometrik

400 hingga 999mmHg/533 hingga

1.332hPa/15,8 hingga 39,3 inci.Hg

Offset prisma

–999 hingga 999

Sekitar 30 jam

Sistem pembacaan

Deteksi fotoelektrik oleh enkoder inkremental

Sudut horizontal

Diametral(DTM-362/352),

Tunggal(DTM-332)

Sudut vertikal

Tunggal

Increment minimum
(Derajat, Gon, MIL6400)

Derajat: 1/5/10”, Gon: 0,2/1/2mgon,

MIL6400: 0,005/0,02/0,05mil

Akurasi DIN 18723
(horizontal dan vertikal)

5”/1,5mgon (3”/1,0mgon:DTM-362)

Sensor kemiringan

Tipe

Dual-axis(DTM-362/352),

Single-axis(DTM-332)

Metode

Deteksi cairan-listrik

Jangkauan kompensasi

±3'

Akurasi pengaturan

1"

Level vial

Level vial pelat

30"/2mm

Level vial lingkaran

10'/2mm

Plummet optik

Pembesaran

3x

Jangkauan fokus

0,5m/1,6 kaki. hingga ∞

Tampilan

Grafis LCD (128 x 64 dot)
Kedua sisi(DTM-362/352),

Satu sisi(DTM-332)

Memori titik

10.000 rekaman

Dimensi (P x L x T)

168 x 173 x 335mm/6,6 x 6,8 x 13,2 inci.

Berat (sekitar)

Unit utama (dengan baterai)

5,3kg/11,7 lbs.(DTM-362/352),
5,2kg/11,5 lbs.(DTM-332)

Baterai

0,4kg/0,9 lbs

Kotak pembawa

2,4kg/5,3 lbs

Baterai Ni-MH on-board
BC-65

Waktu operasi

Pengukuran jarak/sudut berkelanjutan
Sekitar 16 jam*3

Pengukuran jarak/sudut

setiap 30 detik
Sekitar 27 jam

Pengukuran sudut

Sekitar 30 jam

Pengisi daya baterai untuk BC-80/65

Sekitar 2,0 jam untuk pengisian penuh

Pengisi daya cepat Q-70C (pengisi daya pemantik rokok 12V DC)

Sekitar 2,0 jam (BC-65 yang sepenuhnya kosong membutuhkan lebih dari satu kali pengisian)
