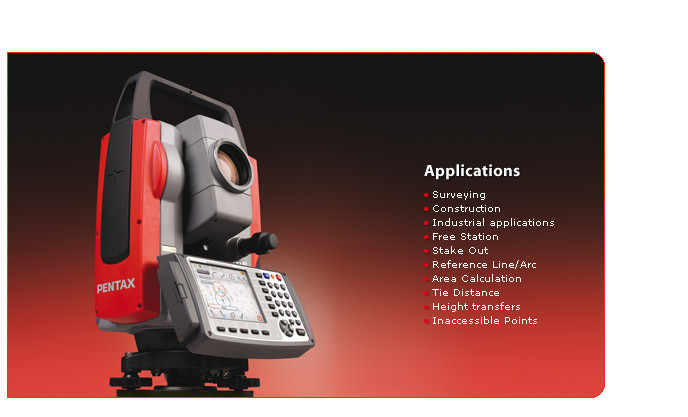

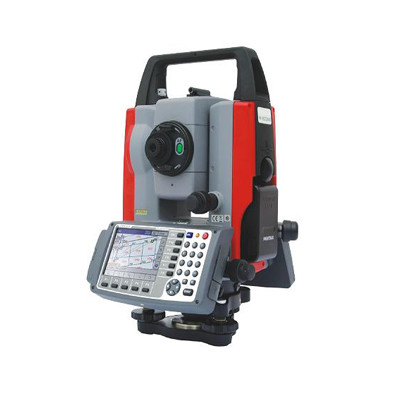

TOTAL STASIUN PENTAX W-822NX

W-822NX

W-823NX

W-825NX

W-835NX

Teleskop

Perbesar

30 X

Apertura optik

45mm (EDM45mm)

Kekuatan resolusi

3 detik.

Bidang pandangan

20,6% (1°30′)

Fokus minimal

1.0m

Fokus

Fokus otomatis + Fokus daya + manual

Diferensial fase

Pengolah Data

CPU, frekuensi jam

Intel Xscale, 400MHz

Sistem operasi

Microsoft® Windows® CE.NET 4.2

Memori internal

SDRAM = 64MB

FLASH = 128MB (terintegrasi)

Antarmuka

RS-232C / USB (USB Mini-B Connector) / CF TypeII Slot / SD Slot

Tampilan

3.7 inci, LCD warna, 640 x 480 piksel * ((5)

dengan lampu belakang dan fungsi panel sentuh

Jumlah

2

1

Keyboard

33 kunci

EDM

Kelas laser

Kelas ((IIIa) 3R / Kelas ((II) 2 (Selektif)

Jangkauan pengukuran jarak

Tanpa reflektor

1.5m - 270m

Prisma mini

1.5m - 1100m (1600m) *(1)

1P

1.5m - 3400m (4500m) *(2)

3P

200m - 4500m (5600m) *(2)

Lembar reflektor

1.5m - 600m (800m) *(3)

Keakuratan

Prisma, lembaran reflektor

±(2 + 2 ppm x D) mm

Pencahayaan

± 5 + 2 ppm x D) mm * 4

± ((5 + 3ppm x D) mm * ((4)

Waktu pengukuran

Ulangi meas

Normal: Prisma, Ref. lembar 2,0 detik (1 mm)

Normal: Prisma, Ref. sheet 1.2 detik. (1 mm) *Mode cepat

Track: Prism, Ref. lembar 0.4 detik. (1cm)

Pengukuran awal

Normal: Tanpa reflektor 2,3 detik (1mm)

Normal: Prisma, Ref. lembar 2,5 detik. (1 mm)

Perangkat lunak aplikasi

Selektif

Memori

Internal

128MB

Kartu memori

2GB (Max) *(6)

Pengukuran sudut

Metode

Absolute Rotary Encoder

Keakuratan (ISO17123-3)

2 "

3 "

5 "

Kompensator

Triple Axis

Dua sumbu

Sekrup tangen

2 kecepatan

1 kecepatan

Jam tanggal

Tersedia

Plummet

Laser terlihat, ±0,8mm (tinggi instrumen 1,5m)

Tingkat plat ((elektronik)

Tingkat pelat (elektronik) 30′′/1div.

Tingkat melingkar

8 ′′/2 mm

Tahan air

IP54

Suhu lingkungan

-20°C - +50°C / -4°F - 122°F (Rentang kerja)

Paket baterai BP02

Ni-MH (bisa diisi ulang) (4300mAh ), DC6V

Waktu operasi

Berlanjut sekitar 3 jam (ETH + EDM ),

8 jam (ETH) dengan sekitar 2.2 jam waktu pengisian

Berat badan

Sekitar. 380g

Pengisi daya BC03

Tegangan masukan: AC100 - 240V (AC01)

dan AC Adapter AC01

Tegangan keluar: DC7.5V (BC03)

Berat: 280g

Pangkalan

Dapat dilepas

Pergeseran

Fisik (termasuk Baterai)

Dimensi

197 (W) x 347 (H) x 217 (L) mm

Berat badan

6.3kg

6.1kg
